Nel mondo dell’ingegneria meccanica e delle macchine rotanti, pochi componenti sono così fondamentali e ampiamente utilizzati come cuscinetti a sfere a gola prdionda . Questi eroi non celebrati del movimento sono parte integrante di innumerevoli dispositivi, dai semplici elettrodomestici ai complessi sistemi aerospaziali. Conosciuti per la loo semplicità, versatilità ed efficienza, cuscinetti a sfere a gola prdionda sono il tipo più comune di cuscinetto a rotolamento , una classe di componenti meccanici progettati per ridurre l'attrito e suppotare i carichi.

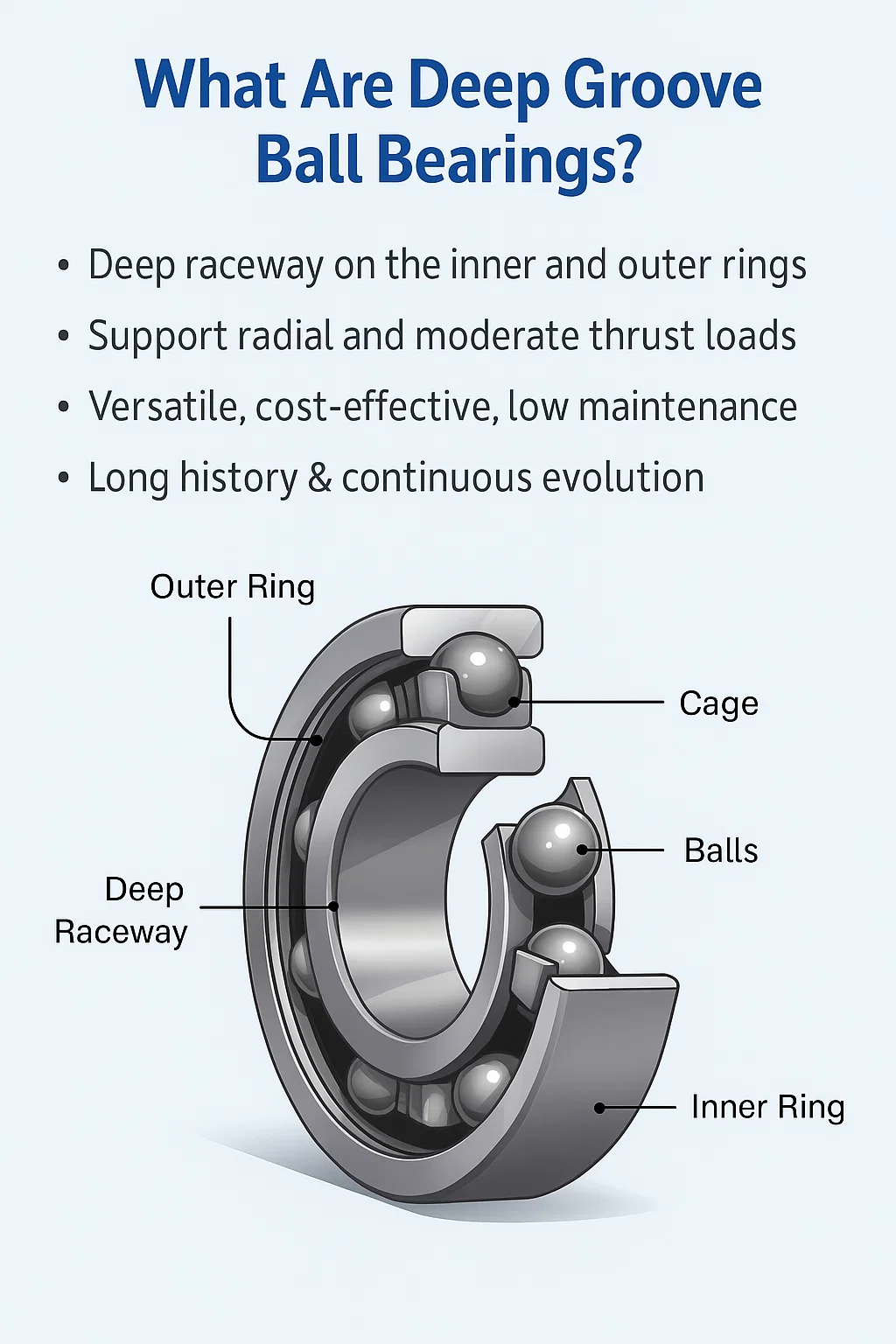

A cuscinetto a sfere a gola profonda è un tipo di cuscinetto che presenta una canalizzazione profonda e ininterrotta sia sull'anello interno che su quello esterno. Questa canalizzazione ha un raggio leggermente maggiore di quello delle sfere, il che consente la cuscinetto per gestire entrambi carico radiale (la forza perpendicolare all'albero) e moderata carico di spinta or carico assiale (la forza parallela all'albero). I componenti principali includono un anello interno, un anello esterno, un set di precisione cuscinetti a sfera e una gabbia per mantenere le palline adeguatamente distanziate e guidate. Questo design garantisce una rotazione fluida ed efficiente, riducendo al minimo l'attrito e la perdita di energia.
l'uso diffuso di cuscinetti a sfere a gola prdionda è una testimonianza delle loro eccezionali caratteristiche e benefici.
Versatilità: Il design unico della canalina consente loro di supportare efficacemente entrambi carico radiale e un grado significativo di carico di spinta , rendendoli adatti ad una vasta gamma di cuscinetto applications .
Capacità ad alta velocità: Con un basso coefficiente di attrito, questi cuscinettos sono ideali per il funzionamento ad alta velocità.
Rapporto costo-efficacia: Sono uno dei più ampiamente prodotti cuscinetto types , che si traduce in un elevato livello di steardizzazione e costi inferiori rispetto ad altre specialità cuscinettos .
Manutenzione ridotta: Molti cuscinetti a sfere a gola prdionda sono disponibili in versioni sigillate o schermate, prelubrificate a vita, che richiedono poco o niente cuscinetto maintenance .
Funzionamento silenzioso: Il loro design di precisione garantisce una rotazione fluida, con conseguenti bassi livelli di rumore e vibrazioni.
Il concetto di utilizzare elementi volventi per ridurre l'attrito risale a secoli fa, con i primi progetti abbozzati da leonardo da Vinci. Tuttavia, il moderno cuscinetto a sfere come sappiamo, iniziò a prendere forma durante la Rivoluzione Industriale, queo cresceva la necessità di macchinari più efficienti. Il cuscinetto a sfere a gola profonda Il design è stato introdotto tra la fine del XIX e l'inizio del XX secolo, con innovazioni chiave incentrate sulla geometria delle piste e sulla precisione della produzione. Nel corso del tempo, i progressi in cuscinetto materials , lubrificazione e le tecniche di produzione hanno consentito capacità di carico più elevate, velocità più elevate e durata operativa prolungata, rendendoli i componenti robusti e affidabili che sono oggi. Questa evoluzione ha consolidato la loro posizione come componente indispensabile in quasi tutti i settori.
Mentre tutto cuscinetti a sfere a gola prdionda condividono un design fondamentale, sono prodotti in varie configurazioni per soddisfare le esigenze specifiche dei diversi cuscinetto applications . Comprenderli distinti cuscinetto types è fondamentale per selezionare il componente giusto per un compito particolare. le differenze principali risiedono nel numero di corone di sfere e nel tipo di tenuta o schermatura utilizzata.
Questo è il più utilizzato e riconoscibile cuscinetto a sfere tipo . Come suggerisce il nome, presentano una singola fila di cuscinetti a sfera tra gli anelli interno ed esterno. Riga singola cuscinettos sono altamente versatili, in grado di gestire notevoli carico radiale e, a causa delle profonde scanalature delle piste, un moderato carico di spinta in entrambe le direzioni. Il loro design robusto e semplice li rende adatti ad una vasta gamma di usi, dai motori elettrici e componenti automobilistici agli elettroutensili e agli elettrodomestici. Il loro basso attrito e le capacità di alta velocità li rendono una scelta eccellente per la maggior parte degli usi generali cuscinetto applications .
per applicazioni che richiedono maggiore capacità di carico e rigidità rispetto ad una singola fila cuscinetto può fornire, la doppia fila cuscinetto a sfere a gola profonda è la soluzione ideale. Essenzialmente due righe singole cuscinettos riuniti in un'unica unità, questo tipo presenta due file parallele di palline. Il design a doppia fila aumenta significativamente la cuscinetto's capacità di carico radiale e assiale. La base di supporto più ampia fornisce inoltre maggiore stabilità e rigidità, rendendoli particolarmente efficaci negli scenari in cui è necessario tenere saldamente in posizione un albero. Sebbene più grei e specializzati, rappresentano una scelta eccellente per macchinari pesanti, attrezzature agricole e pompe industriali dove le prestazioni sotto carichi elevati sono una priorità.
Miniatura cuscinetti a sfera sono specializzati tipo of cuscinetto a sfere a gola profonda definiti dalle dimensioni molto ridotte, con un diametro esterno inferiore a 30 mm. Nonostante le loro dimensioni ridotte, sono progettati allo stesso livello specifiche come le loro controparti più grei. Questi cuscinettos sono componenti critici in strumenti e apparecchiature di precisione in cui lo spazio è estremamente limitato. Comune applicazioni includono trapani dentistici, robotica, strumenti medici, ventole di computer e altri dispositivi meccanici su piccola scala. Il loro design privilegia il basso attrito e il funzionamento regolare, rendendoli una parte vitale dei sistemi miniaturizzati, ad alta velocità e di precisione.
La protezione dei componenti interni e del lubrificazione è fondamentale per la longevità e le prestazioni di qualsiasi cuscinetto . Cuscinetti a sfere a gola profonda sono disponibili in tre configurazioni di protezione primaria:
Cuscinetti aperti: Questo fondamentale tipo non ha sigilli o scudi. I componenti interni sono esposti, il che è vantaggioso per applicazioni dove il cuscinetto è regolarmente lubrificato con olio o grasso proveniente da una fonte esterna o funziona in un ambiente pulito. Offrono l'attrito più basso e sono capaci delle velocità più elevate.
Cuscinetti schermati: Designati con una "Z" (per uno scudo) o "ZZ" (per due scudi), questi cuscinettos sono dotati di scudi metallici senza contatto pressati nell'anello esterno. Questi scudi impediscono l'ingresso di particelle di grei dimensioni cuscinetto consentendo al contempo la fuoriuscita di parte del lubrificante e offrendo un limite di velocità leggermente superiore rispetto ai cuscinetti sigillati. Sono adatti per ambienti con contaminazione minima.
Cuscinetti sigillati: Designati con "RS" (per una guarnizione in gomma) o "2RS" (per due guarnizioni in gomma), questi cuscinettos hanno una guarnizione a labbro in gomma flessibile che entra in contatto con l'anello interno. Questo design fornisce una protezione superiore sia contro i contaminanti solidi che contro l'umidità. Sono prelubrificati con grasso a vita e sono una scelta popolare per cuscinetto applications in ambienti polverosi o umidi. Il compromesso è un attrito leggermente maggiore, che si traduce in un limite di velocità inferiore rispetto a quello aperto o schermato cuscinettos .
Comprendere questi diversi cuscinetto types e le loro caratteristiche specifiche sono il primo passo per garantirne il successo installazione e una vita utile lunga e affidabile.
La versatilità e l'affidabilità di cuscinetti a sfere a gola prdionda li rendono una pietra angolare praticamente in ogni settore che fa affidamento su macchinari rotanti. Dalle apparecchiature industriali pesanti ai prodotti di consumo di tutti i giorni, questi componenti essenziali sono progettati per funzionare in un'ampia varietà di ambienti. I seguenti sono alcuni dei più importanti cuscinetto applications dove le loro caratteristiche uniche vengono sfruttate per prestazioni ottimali.
Il settore automobilistico è uno dei principali consumatori di cuscinetti a sfere a gola prdionda . Sono indispensabili per il funzionamento regolare ed efficiente delle numerose parti rotanti di un veicolo. Li puoi trovare nei mozzi delle ruote, dove supportano il peso del veicolo e garantiscono che la ruota giri liberamente con il minimo attrito. Sono inoltre cruciali all'interno delle trasmissioni e degli alternatori, dove gestiscono le alte velocità e la combinata carico radiale and carico di spinta generato durante il funzionamento. La durabilità e la lunga durata specifiche of cuscinetti a sfera sono vitali per garantire l’affidabilità e la sicurezza del veicolo per migliaia di chilometri.
Motori elettrici, cavalli di battaglia sia industriali che domestici applicazioni , fare molto affidamento su cuscinetti a sfere a gola prdionda per sostenere l'albero del rotore. Il cuscinettos consentire all'albero di ruotare ad alta velocità con una minima perdita di energia. Il basso attrito e il funzionamento silenzioso sono particolarmente importanti nei motori elettrici, poiché contribuiscono all'efficienza complessiva del motore e alla riduzione del rumore. Che si tratti di un motore di ventola su piccola scala o di un grande motore industriale per apparecchiature di fabbrica, le prestazioni del cuscinetto influisce direttamente sulla durata e sulla potenza del motore.
Nelle pompe e nei compressori, cuscinetti a sfere a gola prdionda sono fondamentali per supportare gli alberi rotanti che muovono fluidi o comprimono gas. Questi applicazioni spesso comportano velocità elevate e significative carico radiale dalla girante o dal pistone. Il cuscinettos deve essere sufficientemente robusto da resistere a queste forze mantenendo un allineamento preciso per prevenire l'usura. La loro affidabilità in queste condizioni impegnative garantisce prestazioni costanti ed efficienti dei sistemi di gestione dei fluidi nelle unità HVAC, nei processi industriali e negli impianti di trattamento delle acque.
La comodità della vita moderna è spesso alimentata da piccoli motori elettrici, che utilizzano tutti cuscinetti a sfere a gola prdionda . Dal cestello di una lavatrice ai meccanismi interni di un aspirapolvere, questi cuscinettos consentire la rotazione silenziosa e fluida delle parti mobili. Si trovano anche negli utensili elettrici, come trapani, seghe e smerigliatrici, dove devono resistere a forze violente e velocità di funzionamento elevate. Il basso manutenzione requisiti di sigillato cuscinetti a sfera li rendono ideali per i prodotti di consumo dove lubrificazione e la manutenzione non fanno normalmente parte della routine dell'utente.
Nel settore aerospaziale la posta in gioco è incredibilmente alta e l’affidabilità di ogni componente è fondamentale. Cuscinetti a sfere a gola profonda sono usati in critico applicazioni spaziando dai sistemi di controllo del volo e dal carrello di atterraggio agli accessori per motori. Questi cuscinettos sono realizzati con estrema precisione specifiche e sono spesso realizzati con materiali specializzati per funzionare a temperature e pressioni estreme. Mentre i principi di uno standard cuscinetto applicare, la qualità e cuscinetto materials utilizzati nel settore aerospaziale sono progettati per garantire un'assoluta affidabilità, a dimostrazione dell'immensa fiducia riposta in questo componente fondamentale.
Le prestazioni e la longevità di a cuscinetto a sfere a gola profonda sono fondamentalmente determinati da cuscinetto materials utilizzato nella sua costruzione. Mentre il design di base di a cuscinetto rimane costante, la scelta del materiale per anelli, sfere e gabbia è adattata alle esigenze specifiche del applicazione , inclusi carico, velocità, temperatura e fattori ambientali.
per the vast majority of cuscinetto applications , acciaio cromato è il materiale standard per gli anelli interni ed esterni, nonché per il cuscinetti a sfera stessi. Questo materiale, tipicamente un acciaio al cromo ad alto tenore di carbonio (come AISI 52100), offre un eccezionale equilibrio tra durezza, resistenza all'usura e resistenza alla fatica. È trattato termicamente per ottenere una durezza Rockwell di circa 60-64 HRC, rendendolo incredibilmente durevole e in grado di resistere a temperature elevate carico radiale and carico di spinta . L'affidabilità e l'economicità di acciaio cromato lo hanno reso la scelta ideale per scopi generali cuscinetti a sfere a gola prdionda in innumerevoli settori.
Quando a cuscinetto è necessario per operare in un ambiente corrosivo, come nel settore della lavorazione degli alimenti, delle apparecchiature mediche o marino applicazioni , acciaio inossidabile è il materiale preferito. Cuscinetti in acciaio inossidabile sono realizzati con leghe ad alto contenuto di cromo (come AISI 440C) che forniscono un'eccellente resistenza all'umidità, agli agenti chimici e alla ruggine. Anche se non così difficile come acciaio cromato , che può comportare una capacità di carico dinamico leggermente inferiore, la loro superiore resistenza alla corrosione rappresenta un vantaggio fondamentale. Questo li rende un componente essenziale per applicazioni dove l’igiene e la resistenza ai detergenti chimici non sono negoziabili.
per high-performance, specialized cuscinetto applications , materiali ceramici rappresentano un notevole salto tecnologico. Questi cuscinettos tipicamente presentano palline realizzate da materiali come il nitruro di silicio ( ) o zirconio ( ), che sono spesso abbinati ad anelli in acciaio per creare un "ibrido cuscinetto ." I vantaggi di cuscinetti in ceramica sono sostanziali: sono notevolmente più leggeri dell'acciaio, non magnetici e resistenti alla corrosione. La loro elevata rigidità e la minore dilatazione termica consentono una maggiore precisione e la capacità di operare a velocità e temperature molto più elevate con il minimo lubrificazione . Pur offrendo prestazioni ineguagliabili, il costo elevato di materiali ceramici significa che sono utilizzati principalmente in ambito critico applicazioni come quello aerospaziale, degli sport motoristici e dei macchinari specializzati ad alta velocità.
Il cuscinetto's La gabbia, nota anche come fermo, svolge la funzione cruciale di separare le sfere e guidarle uniformemente lungo la pista. Il materiale della gabbia viene selezionato in base ai requisiti di velocità, temperatura e lubrificazione.
Gabbie in acciaio stampato: Il most common tipo , sono stampati in lamiera e sono robusti, durevoli ed economici. Sono adatti per la maggior parte degli usi generali cuscinetto applications .
Gabbie in ottone lavorato: Utilizzato per dimensioni maggiori cuscinettos o in condizioni più impegnative, gabbie di ottone sono più forti e più stabili alle alte temperature e velocità. Offrono prestazioni migliori in applicazioni con poveri lubrificazione e sono comuni nei riduttori e nelle pompe industriali.
Gabbie in poliammide (nylon): Modellate da un polimero rinforzato, queste gabbie sono leggere, flessibili e offrono eccellenti proprietà di basso attrito. Sono ideali per l'alta velocità e la bassa rumorosità applicazioni e sono resistenti a determinati prodotti chimici. Tuttavia, hanno un intervallo di temperatura limitato e non sono adatti ad ambienti estremamente caldi.
Il careful selection of these cuscinetto materials è una parte vitale del specifiche processo, garantendo il cuscinetto si adatta perfettamente alla funzione e all'ambiente a cui è destinato.
Scegliere il giusto cuscinetto a sfere a gola profonda per un dato applicazione richiede qualcosa di più della semplice conoscenza delle sue dimensioni. Una comprensione fondamentale di cuscinetto specifications , in particolare la capacità di carico e gli indici di velocità, sono essenziali per garantire affidabilità e longevità. Queste valutazioni definiscono i limiti di a cuscinetto's performance e sono fattori critici nel processo di selezione.
Ogni cuscinetto è progettato per supportare uno specifico tipo di forza o carico. Cuscinetti a sfere a gola profonda sono particolarmente versatili perché possono gestirli entrambi carico radiale and carico assiale .
Carico radiale: Questa è la forza che agisce perpendicolarmente all'albero. È il carico primario che più cuscinetti a sfere a gola prdionda sono progettati per supportare, con le loro canaline profonde che forniscono un eccellente supporto per queste forze.
Carico assiale (o carico di spinta): Questa è la forza che agisce parallelamente all'albero. Mentre alcuni cuscinetto types sono progettati specificamente per carico di spinta , la geometria profonda della pista di cuscinetti a sfere a gola prdionda consente loro di gestire la moderata carico assiale in entrambe le direzioni. Questa capacità a duplice scopo li rende la scelta ideale per applicazioni con condizioni di carico combinate.
I produttori forniscono due principali valori di carico per cuscinettos , che sono vitali per cuscinetto applications :
Coefficiente di carico statico ( ): Il static load rating represents the maximum load a stationary cuscinetto può resistere senza causare deformazioni permanenti alle piste o cuscinetti a sfera . Superare questo valore, anche per un attimo, può portare alla formazione di rientranze e ridurre notevolmente il cuscinetto's prestazioni e durata future. Questa valutazione è fondamentale per applicazioni dove cuscinettos sono soggetti a carichi pesanti durante il riposo, come una gru che sostiene un peso elevato prima del sollevamento.
Coefficiente di carico dinamico ( ): Il dynamic load rating is the most critical factor for cuscinettos che funzionano in rotazione. È definito come la costante carico radiale che un gruppo di identici cuscinettos possono resistere per un milione di giri prima che il 90% di essi mostri i primi segni di affaticamento del materiale. Questa valutazione viene utilizzata in cuscinetto formula per il calcolo della vita, , dove è la vita nominale in milioni di rivoluzioni, è il coefficiente di carico dinamico e è il carico dinamico equivalente. Questa relazione evidenzia un principio cruciale di cuscinetto maintenance : una piccola riduzione del carico operativo può portare ad un tempo notevolmente più lungo cuscinetto vita.
A cuscinetto's la velocità nominale, tipicamente espressa in giri al minuto (RPM), indica la velocità massima alla quale può funzionare in sicurezza senza generare calore eccessivo che potrebbe portare a prematuri cuscinetto failure . Il limite di velocità non è un valore fisso ma è influenzato da diversi fattori:
Lubrificazione: Il tipo e metodo di lubrificazione (grasso vs. olio) hanno un impatto significativo sulla capacità di velocità. Olio lubrificazione generalmente consente velocità più elevate rispetto al grasso.
Progettazione del cuscinetto: Come discusso in precedenza, cuscinetto types con meno attrito, come aperti o schermati cuscinettos , possono gestire velocità più elevate rispetto alle loro controparti sigillate (2RS) grazie alla ridotta resistenza delle guarnizioni a contatto.
Carico e temperatura: Carichi più pesanti e temperature operative più elevate generano più calore, il che può richiedere una velocità operativa inferiore per prevenire danni termici al cuscinetto e il suo lubrificante.
Considerandoli attentamente specifiche , gli ingegneri possono selezionare a cuscinetto a sfere a gola profonda che non solo soddisfa i vincoli fisici di un progetto, ma soddisfa anche i severi requisiti prestazionali per una durata di servizio lunga e affidabile.
Il performance and service life of a cuscinetto a sfere a gola profonda dipendono fortemente dalla correttezza installazione e manipolazione. Anche di alta qualità cuscinetto può soffrire prematuramente cuscinetto failure se non è montato correttamente. Seguendo le migliori pratiche durante installazione è importante quanto selezionare quello giusto tipo and specifiche per il tuo applicazione .
Il fundamental rule of cuscinetto installation consiste nell'applicare la forza solo all'anello da inserire a pressione. L'applicazione della forza sull'anello sbagliato può trasmettere il carico attraverso l'anello cuscinetti a sfera , provocando danni alle piste di rotolamento ed una sensibile riduzione della cuscinetto’s vita. Esistono tre metodi principali per il montaggio:
Montaggio meccanico: per small to medium-sized cuscinettos , questo è il metodo più comune. Implica l'uso di un manicotto di montaggio e di un martello o di una pressa meccanica. La manica distribuisce la forza in modo uniforme attorno all'anello. Se il cuscinetto viene montato su un albero, la forza deve essere applicata all'anello interno. Se viene montato nel foro dell'alloggiamento, la forza deve essere applicata all'anello esterno.
Montaggio idraulico: per larger cuscinettos , una pressa idraulica offre una forza controllata e uniforme, riducendo al minimo il rischio di danni. La pressione può essere regolata con precisione, garantendo il cuscinetto sia posizionato correttamente senza sollecitare eccessivamente i componenti.
Ilrmal Mounting (Heating): Questo è il metodo più sicuro e consigliato per cuscinetto installation . Riscaldando il cuscinetto (tipicamente ad una temperatura di 80-100°C), l'anello interno si espande, permettendogli di scorrere facilmente sull'albero. Questo metodo elimina la necessità di qualsiasi impatto forte, proteggendo il cuscinetto da danni. Per garantire un riscaldamento uniforme e sicuro vengono utilizzati riscaldatori a induzione specializzati o bagni d'olio controllati.
Avere gli strumenti giusti è essenziale per un lavoro fluido e di successo installazione . Gli strumenti chiave includono:
Estrattori per cuscinetti: Utilizzato per la rimozione sicura e non distruttiva dei vecchi cuscinettos .
Kit di strumenti di montaggio: Ilse kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different cuscinetto dimensioni.
Riscaldatori a induzione o piastre riscaldanti: per the thermal installazione metodo, questi strumenti forniscono un modo sicuro e controllato per riscaldare il cuscinetto uniformemente.
Strumenti di misura di precisione: Micrometri e calibri vengono utilizzati per controllare le dimensioni dell'albero e dell'alloggiamento per garantire il corretto adattamento e gioco.
Disattenzione durante installazione è una delle principali cause di prematuro cuscinetto failure . Tieni presente questi errori comuni:
Applicazione della forza errata: Il most frequent error is applying impact force to the outer ring when fitting a cuscinetto ad un albero o viceversa. Ciò può portare alla Brinelling (rientranze sulla pista), che accorcia drasticamente la corsa cuscinetto’s durata della vita e può portare a immediato cuscinetto failure .
Contaminazione: Sporco, polvere e altri contaminanti sono a cuscinetto’s peggior nemico. Anche le particelle microscopiche possono causare usura abrasiva e danni. Lavorare sempre in un ambiente pulito e utilizzare strumenti puliti.
Surriscaldamento: Riscaldamento a cuscinetto una temperatura superiore a quella consigliata può alterare permanentemente la durezza dell'acciaio, portando ad una perdita di resistenza e potenziale cuscinetto failure .
Utilizzo di un adattamento improprio: An installazione un accoppiamento troppo stretto sull'albero o nell'alloggiamento può ridurre la cuscinetto’s gioco interno, causando precarico e calore eccessivi. Al contrario, un accoppiamento allentato può portare allo scorrimento dell'albero e alla corrosione da sfregamento. Controlla sempre specifiche e tolleranze.
Lubrificazione impropria: Mentre lubrificazione è un argomento a sé stante, utilizzando il modo sbagliato tipo o quantità di lubrificante durante installazione può essere un errore critico. Seguire sempre le raccomandazioni del produttore.
Giusto installazione è un passaggio fondamentale nel cuscinetto maintenance ciclo di vita. Prenderti il tempo necessario per utilizzare gli strumenti e le tecniche corretti ti garantirà il successo cuscinetti a sfere a gola prdionda funzionano al massimo delle loro potenzialità e garantiscono una durata di servizio lunga e affidabile.
Dopo corretto installazione , efficace lubrificazione è il singolo fattore più importante per la salute e le prestazioni a lungo termine di a cuscinetto a sfere a gola profonda . In effetti, una percentuale significativa di tutti cuscinetto failure è direttamente attribuibile a improprio lubrificazione , se è dovuto a qualcosa di sbagliato tipo di lubrificante, quantità insufficiente o contaminazione. Manutenzione dei cuscinetti è incompleto senza un solido lubrificazione piano.
Lubrificazione svolge diverse funzioni critiche che garantiscono a cuscinetto opera in modo efficiente e affidabile:
Riduce l'attrito: Il primary role of lubrificazione consiste nel formare una pellicola sottile tra gli elementi volventi (le sfere) e le piste. Questa pellicola impedisce il contatto diretto metallo su metallo, riducendo drasticamente l'attrito, la generazione di calore e l'usura.
Protegge dall'usura: Creando una barriera, lubrificazione previene l'affaticamento superficiale e l'usura abrasiva causata da minuscole particelle. Protegge anche il cuscinetto superfici dalla corrosione.
Dissipa il calore: Come a cuscinetto funziona, genera calore. Il lubrificante aiuta a trasportare questo calore lontano dalle superfici critiche, prevenendo danni termici alle superfici cuscinetto e prolungandone la durata.
Sigilla contro i contaminanti: Oltre ai sigilli o agli scudi sul cuscinetto stesso, il lubrificante (in particolare il grasso) agisce come una barriera secondaria, impedendo l'ingresso di polvere, sporco e umidità che potrebbero altrimenti causare danni significativi.
Il choice between grease and oil as a lubricant depends heavily on the cuscinetto's condizioni operative, specifiche , e applicazione .
Grasso: Il grasso è il lubrificante più comune per cuscinetti a sfere a gola prdionda . È una sostanza semisolida ottenuta combinando un olio base con un addensante. I suoi principali vantaggi sono che rimane in posizione, fornendo eccellenti proprietà di tenuta e richiedendo modifiche meno frequenti. lubrificazione . Questo lo rende una scelta ideale per cuscinettos sigillati a vita (2RS, ZZ). Tuttavia, lo sbattimento del grasso a velocità molto elevate può generare calore e generalmente non è consigliato per regimi estremamente elevati applicazioni .
Olio: Olio lubrificazione viene generalmente utilizzato ad alta velocità, alta temperatura o carico elevato applicazioni dove a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred tipo per impianti con centralizzazione lubrificazione sistema, in cui l'olio può essere continuamente fornito e filtrato. Lo svantaggio principale è la necessità di sistemi di tenuta più complessi per evitare perdite.
Un malinteso comune è questo cuscinettos sono esenti da manutenzione. Mentre sigillato cuscinettos sono progettati per una durata di servizio specifica, la maggior parte delle altre cuscinetto types richiedono una revisione periodica lubrificazione per rifornire il lubrificante e rimuovere il grasso vecchio e contaminato. Determinare l’intervallo corretto è fondamentale e dipende da:
Condizioni operative: A cuscinetto funzionamento a velocità elevate, temperature elevate o in condizioni pesanti carico radiale richiederà una revisione più frequente lubrificazione di uno a bassa velocità e a basso carico applicazione .
Ambiente: Un ambiente ostile con umidità, polvere o sporco richiederà una maggiore frequenza cuscinetto maintenance per eliminare i contaminanti.
Raccomandazioni del produttore: Consulta sempre il cuscinetto guide tecniche del produttore specifiche lubrificazione intervalli basati su cuscinetto type and specifiche .
È altrettanto importante evitare una lubrificazione eccessiva. Riempiendo un cuscinetto cavità con troppo grasso può causare un accumulo di pressione, con conseguenti danni alla guarnizione e aumento della generazione di calore dovuto allo sbattimento, che alla fine può portare a un prematuro cuscinetto failure . La quantità corretta in genere riempie il 30-50% dello spazio libero all'interno del file cuscinetto alloggiamento.
Un proattivo cuscinetto maintenance Il programma è fondamentale per prevenire tempi di inattività imprevisti e prolungare la durata delle apparecchiature. Mentre cuscinetti a sfere a gola prdionda sono robusti, non sono immuni all’usura. Ispezione regolare e una solida comprensione del comune cuscinetto failure Le modalità possono aiutarti a identificare e risolvere i problemi prima che portino a costose riparazioni.
Le ispezioni di routine rappresentano la prima linea di difesa contro cuscinetto failure . I controlli visivi e acustici spesso possono rivelare tempestivamente un problema.
Ispezione visiva: Cerca segni di danneggiamento sul cuscinetto o componenti circostanti. Verificare la presenza di grasso fuoriuscito o scolorito, che può indicare surriscaldamento. La presenza di ruggine o corrosione sull'albero o sull'alloggiamento è un chiaro segno di ingresso di umidità.
Ispezione uditiva e tattile: Un sano cuscinetto dovrebbe funzionare in modo fluido e silenzioso. Un orecchio allenato può rilevare suoni insoliti come stridore, clic o tintinnio, che spesso segnalano danni interni o contaminazione. Uno stetoscopio meccanico può aiutare a individuare la fonte del rumore. Allo stesso modo, una temperatura elevata (rispetto alla normale temperatura operativa) può essere un segnale di allarme per eventuali problemi lubrificazione o sovraccarico. Gli strumenti di analisi delle vibrazioni possono anche fornire una diagnosi più precisa identificando frequenze di guasto specifiche.
per open cuscinetti a sfere a gola prdionda non sigillati, pulizia e sostituzione periodiche lubrificazione fanno parte della routine cuscinetto maintenance .
Pulizia: Il cuscinetto dovrebbe essere accuratamente rimosso dal suo applicazione e pulito con un solvente detergente non infiammabile come acqua ragia minerale o cherosene. Il cuscinetto deve essere bagnato e agitato per rimuovere il grasso vecchio e contaminato. Non girare mai a cuscinetto con aria compressa poiché ciò potrebbe farla ruotare a velocità estreme e danneggiare le piste o cuscinetti a sfera .
Asciugatura e rilubrificazione: Dopo la pulizia, il cuscinetto deve essere completamente asciugato per evitare la corrosione. Una volta asciutto, deve essere immediatamente rilubrificato con la quantità corretta e tipo di grasso come specificato dal produttore. È importante ricordare che sigillato o schermato cuscinettos (ZZ o 2RS) sono generalmente "lubrificati a vita" e non sono progettati per essere aperti, puliti o rilubrificati.
Comprendere la causa principale di a cuscinetto failure è il passo più cruciale risoluzione dei problemi .
Fatica: Il most common form of cuscinetto failure è l'affaticamento del materiale, che si manifesta come sfaldamento o scheggiatura sulle piste. Questo è un segno che il cuscinetto ha raggiunto la fine della sua vita utile calcolata, a causa dei milioni di cicli di stress che ha sopportato.
Contaminazione: Le particelle abrasive come sporco, polvere e trucioli metallici sono responsabili di una grande percentuale di prematuri cuscinetto failure . Causano piccole rientranze sulle piste e cuscinetti a sfera , causando una rapida usura e un rumore "stridente".
Lubrificazione impropria: Sia sopra che sotto lubrificazione può causare a cuscinetto fallire. Una mancanza di lubrificante porta al contatto metallo su metallo e ad un'eccessiva usura, mentre una quantità eccessiva di grasso può causare accumulo di calore e danni alle guarnizioni.
Corrosione: Ruggine e corrosione sul cuscinetto superfici sono generalmente causate da acqua o sostanze chimiche corrosive. Ciò può portare alla vaiolatura, che compromette la superficie liscia della pista e accelera l'usura.
Installazione non corretta: Come discusso in precedenza, applicare la forza in modo errato durante installazione può causare danni, come la Brinelling, che portano a prematura cuscinetto failure e rumore.
Ecco una guida rapida a risoluzione dei problemi comune cuscinetto problemi:
Incorporandoli cuscinetto maintenance pratiche, puoi prolungare significativamente la vita del tuo cuscinetti a sfere a gola prdionda e prevenire guasti meccanici imprevisti.
Scegliere l'appropriato cuscinetto a sfere a gola profonda per un nuovo design o una sostituzione applicazione è un passaggio fondamentale che sintetizza tutta la conoscenza trattata finora. La scelta corretta garantirà prestazioni, affidabilità e longevità ottimali. Non corrispondenti specifiche , d'altra parte, può portare a prematura cuscinetto failure e costosi tempi di inattività. Ecco i fattori chiave da considerare nel processo di selezione.
Il demands of the cuscinetto application devono essere analizzati attentamente per abbinarli a cuscinetto's capacità.
Carico: Il most fundamental consideration is the force the cuscinetto dovrà sostenere. È necessario determinare entrambi i carico radiale e il carico di spinta che il cuscinetto sarà sottoposto. Il coefficiente di carico dinamico ( ) dei selezionati cuscinetto deve essere sufficiente a garantire la durata di esercizio richiesta con il carico dinamico equivalente calcolato. Allo stesso modo, il coefficiente di carico statico ( ) non deve essere superato, soprattutto in applicazioni dove a high load is applied while the cuscinetto è stazionario. Questo è dove una comprensione dettagliata del cuscinetto formula della vita ( ) diventa prezioso.
Velocità: Il maximum operating speed of the shaft must be well within the cuscinetto's Limite giri/min. Richiedono velocità elevate cuscinettos con basso attrito, come aperti o schermati cuscinettos , e often necessitate a different tipo of lubrificazione , come l'olio, che può dissipare il calore in modo più efficace del grasso. A cuscinetto costretto a funzionare al di sopra del limite di velocità si surriscalderà rapidamente, portando a un rapido degrado del lubrificante cuscinetto failure .
Temperatura: Il operating temperature of the applicazione è fondamentale per selezionare il giusto cuscinetto materials e lubrificante. Le alte temperature possono distruggere grasso e olio e, se abbastanza estreme, possono alterare in modo permanente la durezza e la resistenza degli anelli e delle sfere in acciaio. Per alte temperature applicazioni , lubrificanti specializzati e cuscinetto types con gabbie per alte temperature (come l'ottone) o materiali ceramici potrebbe essere necessario.
Una volta soddisfatti i requisiti prestazionali, il fisico specifiche deve essere affrontato.
Dimensioni: Il standard dimensions of a cuscinetto a sfere a gola profonda sono il foro (diametro interno), il diametro esterno e la larghezza. Queste dimensioni devono corrispondere esattamente all'albero e al foro dell'alloggiamento per garantire un accoppiamento corretto. Un accoppiamento stretto può creare un precarico che riduce il gioco interno, mentre un accoppiamento allentato può portare allo scorrimento dell'albero e alla corrosione da sfregamento.
Spazio interno: Questa è la piccola quantità di gioco o "allentamento" tra l'anello interno, le sfere e l'anello esterno. È un aspetto critico specifica che influisce su cuscinetto's prestazioni e vita. Il gioco standard, designato come C0, è adatto per la maggior parte dei casi cuscinetto applications . Tuttavia, per condizioni specifiche, potrebbe essere richiesta un'autorizzazione diversa: a cuscinetto con un gioco C3 ha un gioco interno maggiore, il che è vantaggioso per applicazioni con velocità o temperature elevate in cui la dilatazione termica è un fattore. Al contrario, un gioco C2 è più stretto e può essere utilizzato per applicazioni che richiedono una maggiore precisione di rotazione.
Il precision of a cuscinetto a sfere a gola profonda è definito dal suo grado di tolleranza, che è standardizzato a livello internazionale.
Gradi ABEC: Negli Stati Uniti, l'Anular Bearing Engineers' Committee (ABEC) stabilisce gradi che definiscono la precisione dimensionale e la tolleranza rotazionale dei cuscinettos . I gradi vanno da 1 (la precisione più bassa) a 9 (la precisione più alta).
Esigenze specifiche dell'applicazione: Uno standard ABEC 1 cuscinetto è adatto per la maggior parte dei settori industriali generali cuscinetto applications , come motori elettrici o pompe. Tuttavia, per applicazioni che richiedono un rumore estremamente basso e un'elevata precisione di rotazione, come mandrini di macchine utensili o strumenti di precisione, vengono utilizzate qualità più elevate come ABEC 3 o 5. È importante notare che una maggiore precisione ha un costo notevolmente più elevato, quindi dovrebbe essere specificato solo quando applicazione lo richiede veramente.
Il world of cuscinettos è tutt'altro che statico. Man mano che le industrie si evolvono e cresce la domanda di maggiore efficienza, sostenibilità e sistemi intelligenti, cresce anche la tecnologia che vi sta dietro cuscinetti a sfere a gola prdionda . Il futuro di cuscinettos è modellato da tre tendenze chiave: progressi nel cuscinetto materials , l’integrazione della tecnologia intelligente e una rinnovata attenzione alle soluzioni sostenibili.
Il quest for higher performance has led to the development of new and improved cuscinetto materials . Mentre acciaio cromato rimane lo standard del settore, la ricerca si concentra sulla creazione di leghe con maggiore resistenza alla fatica e all'usura per soddisfare le esigenze di velocità e carichi più elevati, in particolare nei veicoli elettrici (EV). Inoltre, l'uso di materiali ceramici come il nitruro di silicio sta diventando sempre più diffuso, soprattutto ad alta velocità applicazioni come le trasmissioni dei veicoli elettrici e i turbocompressori. Questi materiali sono più leggeri, più rigidi e possono funzionare a temperature più elevate con meno lubrificazione , offrendo un significativo vantaggio in termini di prestazioni. I ricercatori stanno anche esplorando l’uso di rivestimenti avanzati, come il Diamond-Like Carbon (DLC), per migliorare la durata e ridurre l’attrito dell’acciaio standard cuscinettos .
Una delle tendenze più interessanti è l'integrazione diretta di sensori ed elettronica cuscinettos , dando vita a "smart cuscinettos ." Questi cuscinettos non sono solo componenti meccanici passivi; sono dispositivi attivi di raccolta dati. I sensori integrati possono monitorare parametri operativi cruciali in tempo reale, tra cui temperatura, vibrazioni e carico radiale . Questi dati in tempo reale consentono il passaggio da quelli tradizionali, basati sul tempo cuscinetto maintenance ad una previsione molto più efficiente ed economicamente vantaggiosa manutenzione modello. Rilevando anomalie e primi segni di usura, in modo intelligente cuscinettos può avvisare gli operatori di potenziali problemi prima che si verifichi un evento catastrofico cuscinetto failure si verifica, massimizzando i tempi di attività delle apparecchiature e riducendo al minimo i costi di riparazione. Questa tecnologia è una pietra miliare dell’Industria 4.0, poiché consente ai macchinari di acquisire consapevolezza di sé e di connettersi all’Internet delle cose (IoT).
Mentre le industrie di tutto il mondo si impegnano a ridurre la propria impronta ambientale, il cuscinetto anche l’industria si sta muovendo verso pratiche più sostenibili. I produttori si stanno sviluppando cuscinettos con un impatto ambientale ridotto durante tutto il loro ciclo di vita. Ciò include l’utilizzo di acciaio riciclato e lo sviluppo di nuovi processi produttivi più efficienti dal punto di vista energetico. Inoltre, si spinge verso lo sviluppo di lubrificanti ecologici che siano biodegradabili e abbiano un profilo di tossicità inferiore. Nuovo cuscinetto types sono progettati per ridurre l'attrito e il consumo di energia, contribuendo direttamente a una maggiore efficienza nel cuscinetto applications servono, dalle turbine eoliche ai veicoli elettrici. Anche il concetto di economia circolare sta guadagnando terreno, con alcuni produttori che offrono ri- lubrificazione e servizi di ricondizionamento per prolungare la vita di cuscinettos e ridurre al minimo gli sprechi.
Il convergence of material science, digital technology, and sustainability will continue to drive the evolution of cuscinetti a sfere a gola prdionda , garantendo che rimangano al centro dell'innovazione meccanica per i decenni a venire.
